SE2SF多節法蘭膜片聯軸器

SE2SF Double plate springs coupling

產品特點：

1.膜片型彈性聯軸器

2.高靈敏度、高扭矩剛性

3.零回轉間隙

4.順時針與逆時針回轉特性完全相同

5.不銹鋼膜片補償角向和軸向偏差

6.利用夾緊螺絲固定

可根據用戶需求進行非標訂做,按客戶要求開鍵槽

例如：SE2SF-39-0810

SE2SF：系列號 材質為鋁合金

39：外經尺寸：39mm，夾緊螺絲固定

08：d1軸徑為：8mm

10：d2軸徑為：10mm

E2SF雙節法蘭膜片聯軸器安裝盤的找正和檢測

為了確保安裝盤的正確安裝，可利用百分表檢測安裝盤的外圓及端面，外圓和端面的跳動均不應大于0.05mm，可利用百分表檢測安裝盤的外圓及端面，外圓和端面的跳動均不應大于0.05mm，對外圓直徑大于250mm或?qū)﹀F孔配合的安裝盤，端面跳動在*限情況下允許為0.08mm。

檢測兩安裝盤之間的距離

首先應將主、從動機器轉子置于運轉位置，然后測取兩安裝盤之間的距離F（在圓周向取3～4個讀數的平均值），并使F尺寸符合安裝總圖上的尺寸（或間隔軸與這個片組實測尺寸之和）,鼓形齒式聯軸器，誤差控制在0～0.4mm的范圍內。若要采用軸向預補償，則要根據所需的軸向預補償數值來調整兩安裝盤之間的距離，此數值一般取聯軸器所聯驅、從動機安裝盤端面距離的冷熱變化值,GL鏈條聯軸器。根據這一數值可采用實測法或估算法，以實測值*為準確。

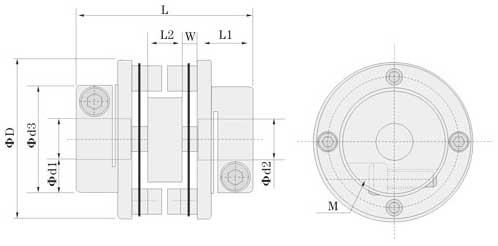

外型尺寸Dimensions　　單位：mm

型號 Model	φd1φd2 軸徑Bore	φD	L	φD3	L1	L2	M	擰緊力矩 Wrench Torque （N.m）
SE2SF-34	6 8 9	34	37	21.6	12	7	M3	1.5
SE2SF-39	8 9 10	39	47	24	14.5	8	M4	3.4
SE2SF-44	10 11 12 14	44	47	29.5	15	9	M4	3.4
SE2SF-56	14 16 19 20	56	61	38	20	11	M5	7.0
SE2SF-68	15 19 20 22 24 25	68	74	46	24	14	M6	14.0
SE2SF-82	20 24 25 28 30	82	98	56	30	22	M8	25.0

技術參數Specifications　　單位：mm

型號 Model	額定扭矩 Rated Torque （N.m）	*大扭矩 Max.Torque （N.m）	*高轉速 Max.Rotational Frequency （rpm）	慣性力矩 Moment of Inertia  （kg ㎡）	靜態扭矩 剛性 Static Torsioral Stiffness （Nm/rad）	徑向偏差 Enors of Eccentricity  （mm）	角度偏差 Enors of Shaft Angularity  （°）	軸向偏差 Enors of Shaft End-slay  （mm）	重量 Mass （g）
SE2SF-34-□□□□	3.8	7.6	6000	6.5×10-6	1300	0.02	2	±0.3	46
SE2SF-39-□□□□	6.7	13.4	6000	12.5×10-6	2000	0.02	2	±0.3	75
SE2SF-44-□□□□	9.7	19.4	6000	24.5×10-6	2800	0.02	2	±0.3	98
SE2SF-56-□□□□	24	48	6000	82.5×10-6	4000	0.02	2	±0.3	194
SE2SF-68-□□□□	40	80	6000	225×10-6	6200	0.02	2	±0.3	376
SE2SF-82-□□□□	85	170	6000	985×10-6	8300	0.02	2	±0.3	640

說明：慣性力矩和重量按*大孔徑計算。
