JSG型高速型聯軸器
- 簡介：JSG型高速型聯軸器是當今國際機械領域**的軸聯接傳動部件,也是一種非常通用的軸聯接傳動部件,它廣泛應用于各種機械及設備的軸傳動,
產品詳細

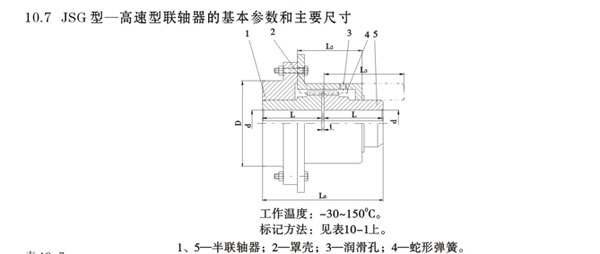

| 型號 |
公稱轉矩 Tn |
許用轉速 np |
軸孔直徑 d |
軸孔長度 L |
總長 L2 |
D | L2 | L3 |
間隙 t |
重量 | 潤滑油 |
| /N·m | /r·min-1 | /mm | /kg | ||||||||
| JSG1 | 140 | 10000 | 12、14、16、18、19、20、22、24、25、28、30、32、35 | 47 | 97 | 115 | 78 | 50 | 3 | 3.9 | 0.0408 |
| JSG2 | 400 | 9000 | 16、18、19、20、22、24、25、28、30、32、35、38、40、42、45、48、50 | 60 | 123 | 157 | 94 | 59 | 8.85 | 0.0675 | |
| JSG3 | 900 | 8200 | 19、20、22、24、25、28、30、32、35、38、40、42、45、48、50、55、56、60、63、65 | 76 | 155 | 182 | 103 | 86 | 15.62 | 0.1135 | |
| JSG4 | 1800 | 7100 | 28、30、32、35、38、40、42、45、48、50、55、56、60、63、65、70、71、75、80 | 88 | 179 | 218 | 134 | 86 | 3 | 26.42 | 0.1725 |
| JSG5 | 3150 | 6000 | 28、30、32、35、38、40、42、45、48、50、55、56、60、63、65、70、71、75、80、85、90、95 | 98 | 199 | 244 | 144 | 92 | 37.23 | 0.254 | |
| JSG6 | 5600 | 4900 | 42、45、48、50、55、56、60、63、65、70、71、75、80、85、90、95、100、110、120 | 120 | 245 | 286 | 181 | 117 | 5 | 63.11 | 0.427 |
| JSG7 | 8000 | 4500 | 60、63、65、70、71、75、80、85、90、95、100、110、120 | 127 | 259 | 324 | 190 | 122 | 83.54 | 0.5085 | |
| JSG8 | 12500 | 4000 | 60、63、65、70、71、75、80、85、90、95、100、110、120、125、130、140 | 149 | 304 | 327 | 220 | 146 | 6 | 98.06 | 0.735 |
| JSG9 | 18000 | 3600 | 65、70、71、75、80、85、90、95、100、110、120、125、130、140、150、160、170 | 162 | 330 | 365 | 225 | 150 | 140.29 | 0.908 | |
| JSG10 | 25000 | 3300 | 65、70、71、75、80、85、90、95、100、110、120、125、130、140、150、160、170、180、190、200 | 184 | 374 | 419 | 345 | 156 | 209.75 | 1.135 | |
JSG型高速型聯軸器是當今國際機械領域**的軸聯接傳動部件，也是一種非常通用的軸聯接傳動部件，它廣泛應用于各種機械及設備的軸傳動，凡是有馬達與軸相連、馬達與減速箱相弱或軸與軸相聯的地方都可應用。我國許多大型企業引進的成套進口設備的軸連接都采用它作為傳動部件。
感謝您訪問我們的網站
如需訂購歡迎來電咨詢:
聯系電話：400-999-0822
我們將竭誠為您提供讓您滿意的服務！
